新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車
新能源純電動汽車簡介：
純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。
純電動專用車優點：
(1)零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。
(2)能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車，其能量利用效率比經過精煉變?yōu)槠?，再?jīng)汽油機驅動汽車的要高。
(3)結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。
(4)噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。
(5)原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。
(6)移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

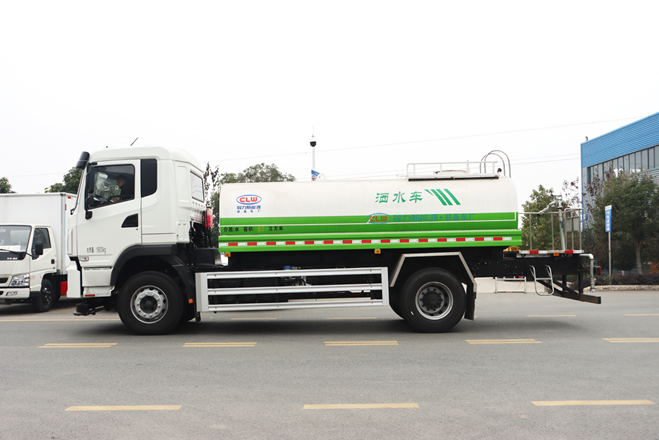

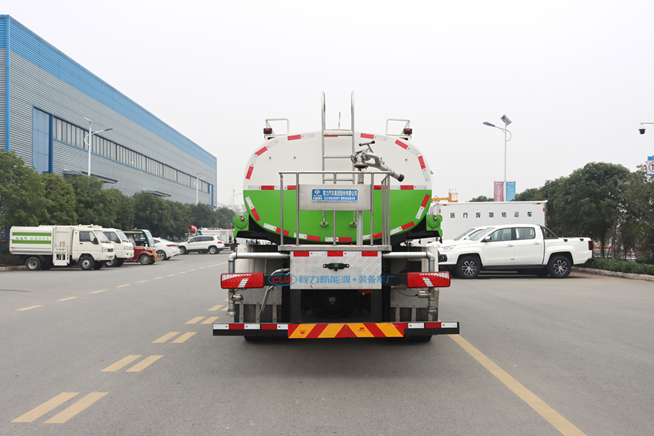

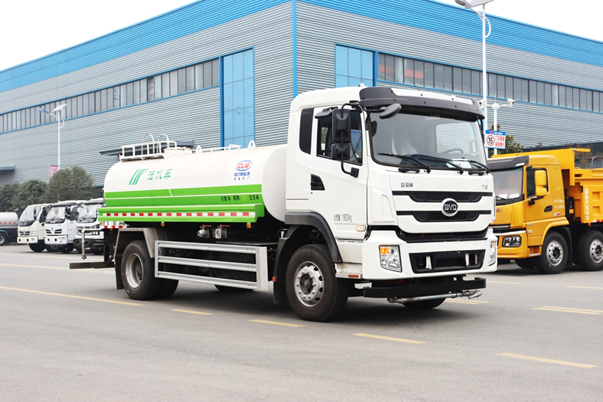

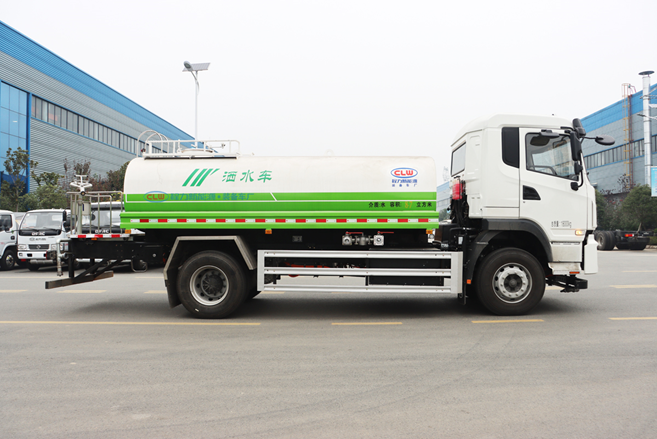

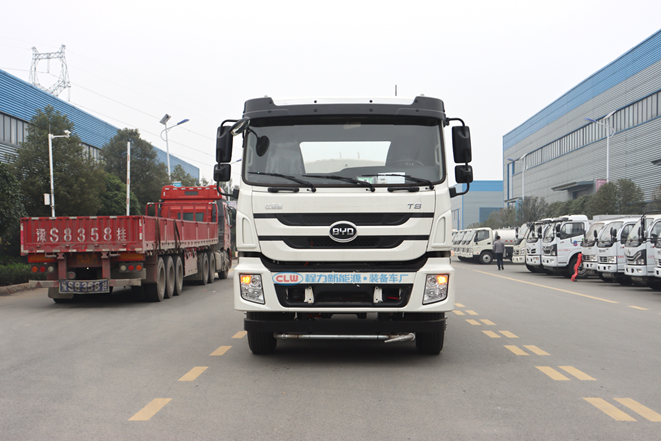

比亞迪T8純電動灑水車基本參數：
比亞迪T8純電動灑水車整車型號CL5183GSSBEV,底盤型號：BYD1180D8HBEVD1,4500mm軸距，BYD磷酸鐵鋰電池，電機型號：BYD-3425TZ-XS-A，整車電量217kwh，充電時間2h，滿載工況行駛里程210km。
上裝容積11立方，罐體采用Q235優質碳鋼材質，鋁合金后平臺、鋁合金側防護，50-110灑水水泵，全自動前沖、后灑、高炮，可在駕駛室一鍵操作灑水功能。高炮射程可達35米以上。
產品簡述
1.1 產品簡述
純電動灑水車是在純電動二類底盤的基礎上，加裝低壓沖洗、灑水系統，由機械、液壓（氣路）、電器三部分合為一體的專用灑水作業車。
工作原理：采用自吸式雙級離心泵，效率高、灑水寬度大、水**射程遠，低壓水泵由底盤變速器取力器通過傳動軸直接傳動。
1.1 使用場景
該產品適用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。
產品性能特點
2.1 底盤
底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為18000kg；
(4) 搭載217kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。另外，比亞迪專用車上裝直接省去取力口，直接用電機帶動。
2.2、性能特點
(1) 采用知名品牌自吸式雙級離心泵，質量穩定可靠，揚程大，質量穩定可靠，上裝電機取力傳動；
(2) 前沖圓錐噴嘴，自動**，操作方便靈活沖洗路面寬度可覆蓋8條車道；后灑圓柱噴嘴，噴出均勻的扇形水霧，寬度可到10m，能有效抑制路面灰塵；
(3) 360°旋轉的后置水炮，可設置成柱狀或霧狀出水，射程超過38米；
(4) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
產品主要技術參數
3.1 車型基本參數表
公告型號 | CL5183GSSBEV 型純電動灑水車 | 外形尺寸 | 8630×2535×3080(mm) |
底盤型號 | BYD1180D8HBEVD1 | 上裝容積 | 10方 |
總質量 | 18000KG | 上裝電動機額定功率 | 30KW |
整備質量 | 9550KG | 上裝每小時消耗電量 | 20KWH |
軸距 | 4500MM | 建議充電樁功率 | 120KW |
輪胎 | 295/80R22.5 | 充電時間（建議功率下） | 約2小時 |
軸數 | 2 | 底盤滿載續航里程 | 210KM |
底盤電機**功率 | 180 KW | 電池類別 | 磷酸鐵鋰蓄電池 |
電池組額定電壓 | 640 | 電池品牌 | 比亞迪 |
電池電量 | 217 KWH | 燃料種類 | 純電動 |
3.2 底盤基本參數表
總質量 | 18000 | 軸距 | 4500 | |
整車電量 | 217 | 電機**功率 | 180 | |
整車電壓平臺（V） | 640 | 電機型號 | BYD-3425TZ-XS-A | |
**車速（km/h） | 85 | **爬坡度 | 30% | |
接近角/離去角（°） | 18/10 | **小轉彎半徑 | 8950 | |
**小離地間隙 | 255 | 上裝配電功率 | 額定75kw，峰值90kw | |
前后橋承載 | 前橋7.5T,后橋16T | 充電時間 | 2 | |
續駛里程（工況法km） | 210 | 輪胎規格 | 295/80R22.5-18PR | |
驅動電機 | 集成橋 | 轉向系統 | EHPS(電動液壓助力) | |
充電型式 | DC120kw | 方向盤 | 無按鍵四幅方向盤 | |
電池型式 | 磷酸鐵鋰電池 | 轉向管柱 | 四向可調 | |
駐車型式 | 機械手剎 | 制動型式 | 氣壓 | |
駕駛室型式 | 平頭平頂排半 | 制動器 | 前后鼓式 | |
駕駛室翻轉型式 | 手動 | 輪胎 | 無內胎子午線輪胎 | |
駕駛室懸置 | 四點螺旋彈簧全浮式 | 車窗 | 電動 |
3.3 專用參數表
罐體參數 | 罐體厚度 /涂層 | 5mm/（罐體內部做防腐防銹涂層） | ||
罐體尺寸 | 4800×2100×1250 | |||
水罐公告有效容積/**容積（m3） | 8.736/11 | |||
罐體材質 | Q235碳鋼（選裝不銹鋼罐體） | |||
上裝電機 | 類型 | 永磁同步電機 | ||
冷卻方式 | 水冷 | |||
專用參數 | 管路直徑 | 主管路65#，副管路50# | ||
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | |||
低壓水泵 | 型式 | 雙級葉輪離心式 | ||
品牌 | 威龍 | |||
型號 | 80QZB(F)-60/90；50/110（選用） | |||
揚程 | 90m；110m | |||
轉速 | 1480r/min | |||
水閥 | 氣控球閥 | |||
灑水寬度 | ≥16 | |||
沖洗寬度 | ≥24 | |||
灑水速度（km/h） | 7~20 | |||
水炮射程 | ≥40 | |||
作業時間 | 1-2 | |||
罐體右側花灑 | 選裝 | |||
上下噴霧 | 選裝 | |||
卷盤 | 選裝 | |||
3.4 整車公告參數：
整車技術參數 | ||||
產品** | 程力牌 | 公告批次 | 340 | |
產品名稱 | 純電動灑水車 | 產品型號 | CL5183GSSBEV | |
總質量(Kg) | 18000 | 罐體容積(m3) | 8.736 | |
額定載質量(Kg) | 8320 | 外形尺寸 | 8630x2535x3080 | |
整備質量(Kg) | 9550 | 貨廂尺寸 | xx | |
額定載客(人) | 準拖掛車總質量(Kg) | |||
接近角/離去角(°) | 18/9 | 前懸/后懸 | 1440/2690 | |
軸荷(Kg) | 6650/11350 | **車速(Km/h) | 85 | |
備注 | 隨底盤選裝鋁制輪輞、黑底LOGO;側面防護裝置材料為鋁合金100,與車輛采用螺栓連接;后防護尺寸:2350x60x120x5,離地高度420mm;采用Q34**材料,螺栓連接。動力蓄電池種類:磷酸鐵鋰蓄電池,生產企業:深圳市比亞迪鋰電池有限公司(單體),汕尾比亞迪汽車有限公司(總成);驅動電機類型:永磁同步電動機,額定功率150kW,峰值功率180kW,生產企業:長沙市比亞迪汽車有限公司;ABS系統生產企業:威伯科汽車**系統(**)有限公司,ABS系統型號:ABS-E;電池布置位置:車輛底部;罐體有效容積:8.736立方米,罐體外形尺寸(長×長軸×短軸):4800×2100×1250,專用裝置:罐體和噴灑系統,主要用于園林綠化及路面灑水。 | |||
底盤技術參數 | ||||
底盤型號 | BYD1180D8HBEVD1 | 底盤品牌 | 比亞迪牌 | |
生產企業 | 比亞迪汽車工業有限公司 | 生產地址 | 深圳市坪山新區坪山橫坪公路3001號 | |
軸數 | 2 | 輪胎數 | 6 | |
軸距 | 4500 | |||
輪胎規格 | 295/80R22.5 | |||
鋼板彈簧片數 | 3/3+2 | |||
前輪距 | 2070 | 后輪距 | 1870 | |
燃料種類 | 純電動 | 排放依據標準 | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | |
BYD-3425TZ-XS-A | 長沙市比亞迪汽車有限公司 | - | 180 | |
產品主要結構

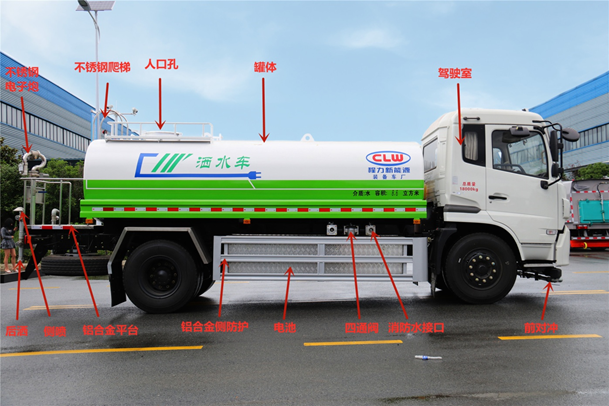

4.1、整車基本結構分解
4.2、整車基本配件圖解

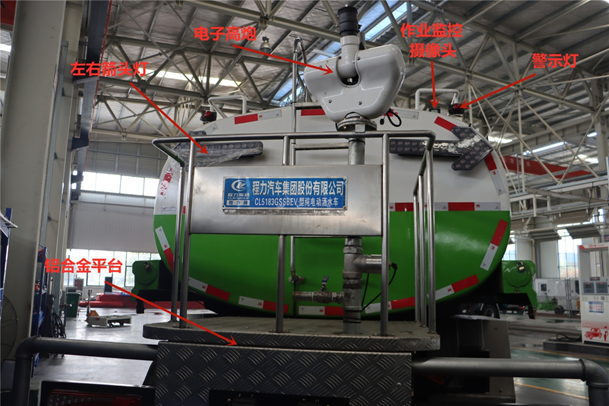

作業監控顯示屏：可監控后平臺電子高炮的工作狀態。 |  |
左右箭頭指示燈**器：**左右箭頭燈、**示燈 |  |
駕駛室**器：**車輛灑水功能 |  |
氣控閥 |  |
**器保護罩 |  |
氣泵電機 |  |
水泵、水泵保護罩 |  |
鋁合金側防護 |  |
四通閥、自排口、消防水栓 |  |
充電插口 |  |
氣動球閥 |  |
作業監控?cái)z像頭以及**示燈 |  |
電子高射水炮 |  |
后灑 |  |

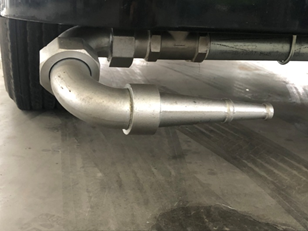

前對沖 |  |
電機 |  |
電池 |  |
